? 技術特點

l 應用場合：自動CMM或半自動CMM；

l 預行程變化量：根據測量不同，±0.5～2.0μm

l 測針更換重復性：自動CMM，±0.5μm

                半自動CMM，±1.0μm

l 測針接口：M2

l 最長允許測針：70mm

l 測座接口：M8

l 外形尺寸：5W，直徑13mm、長度40mm

6W，直徑13mm、長度50mm

? 技術特點

l 應用場合：自動CMM或半自動CMM；

l 預行程變化量：根據測量不同，±0.5～2.0μm

l 測針更換重復性：自動CMM，±0.5μm

                半自動CMM，±1.0μm

l 測針接口：M2

l 最長允許測針：70mm

l 測座接口：M8

l 外形尺寸：5W，直徑13mm、長度40mm

6W，直徑13mm、長度50mm

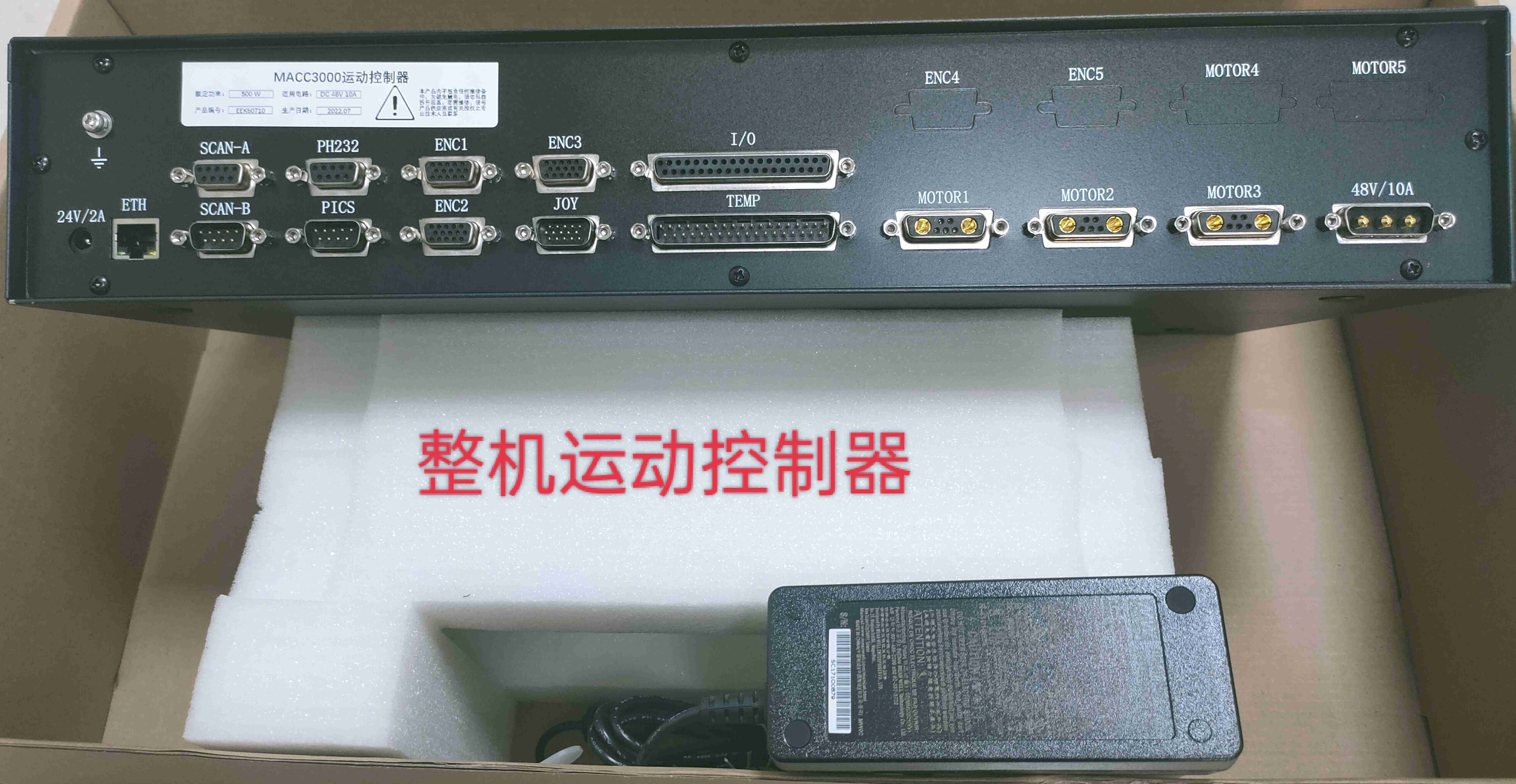

控制系統： MACC  高速高精密控制系統

? MACC系列是驅動控制一體化集成的高速高精密控制系統，適用于多種類型三坐標測量機。內置高性能DSP運動控制器和電機驅動器，集成觸發/掃描式測頭信號接口和分度式測座接口。整機結構緊湊，連接線纜少，可實現高速、高精度運動控制，并保證精確的測量結果。

?  驅動系統采用直流伺服電機驅動，3軸均可無間隙、無振動的驅動電機按照速度T曲線或S曲線運動。

? 按照3軸閉環運動方式配置，可輸入3路TTL正交脈沖，并實現矢量控制。

? 測頭接口電路兼容多種型式的觸發式測頭，模擬掃描測頭和非接觸式測頭，能支持多家公司的不同型號的測頭產品。

? 控制系統更加安全可靠，它提供了多個控制模式，當導致停機的問題發生時，本系統能夠在第一時間內切換到相應的模式讓機器停下來，用戶不用擔心飛車的意外，并具有故障在線診斷。

? 速度更快，運動平穩，效率更高，在多點連續運動的路徑規劃上，既可以走直線也可以走圓弧路徑，使圓形工件的掃描成為可能。

? 控制系統穩定可靠，維修簡單?？刂茖雍蛻?yīng)用層分開使本系統的問題診斷和解決更為簡單和明確，一個層面上的問題波及到另外一個層面的現象將不復存在。

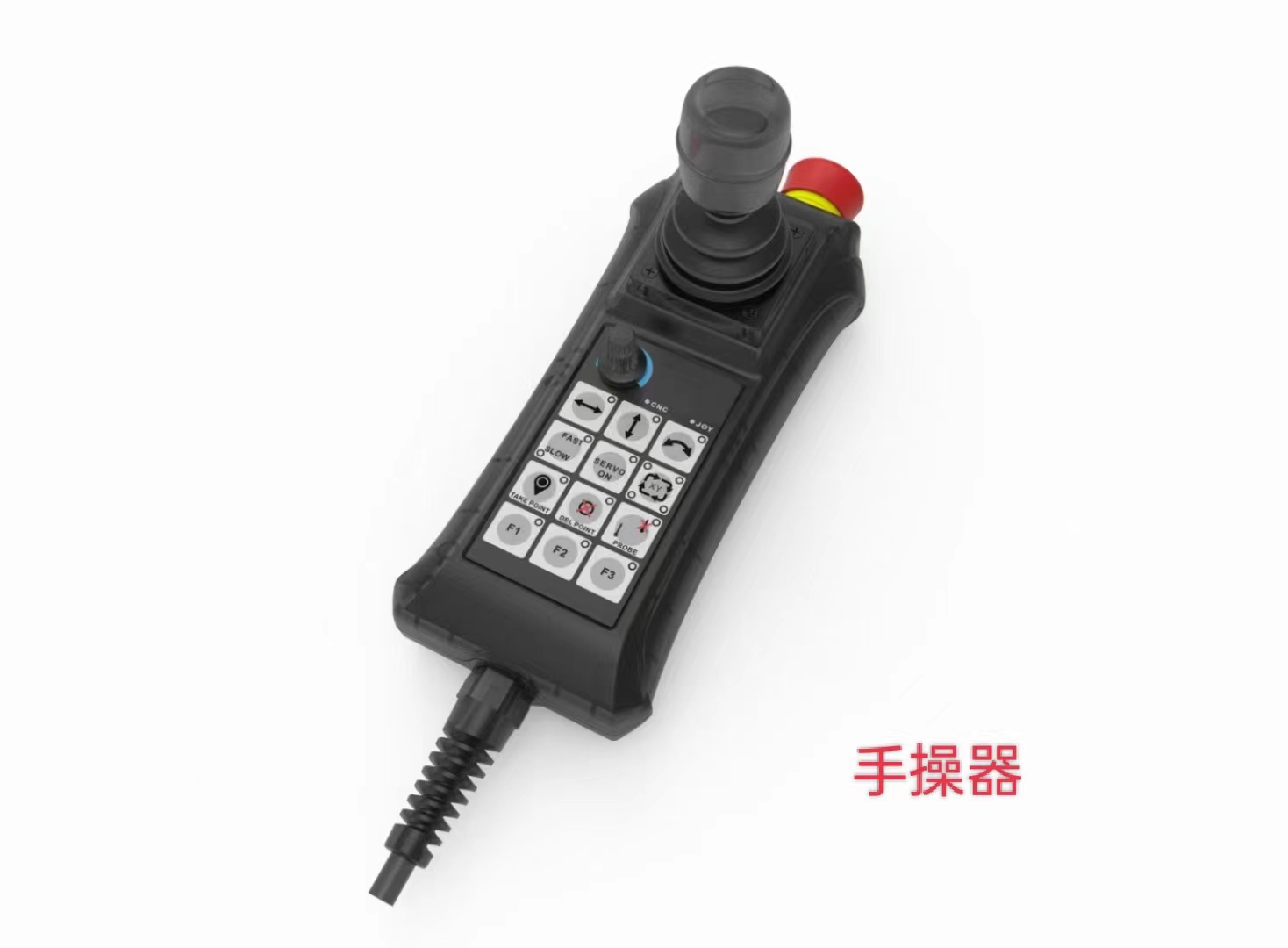

? 操縱盒的人性化設計。操縱盒為用戶提供了控制更為簡捷、合理的按鍵及操作桿。不但使設備的操作更加宜人，而且避免了出錯的可能。
